垂直行业解决方案板卡

无线电射频行业

RFSOM集成硬件和软件,帮助您提供高性能无线接收器系统的原型，并进行空口信号采集和分析。此外RFSOM采用射频直接采样结构，带有八个独立的发射器和接收器通道。它集成可编程的Xilinx RFSoC FPGA最小系统，支持软件无线电开发架构，具备大带宽和大规模运算处理能力，可用于无线通信原型验证、频谱监测、信号智能及宽带采集记录等应用程序。RFSOM还配备了19.2 MHz恒温晶体振荡器(OCXO)参考时钟，提高了频率精度和同步性。

• ·5G FR1/FR2射频和基带

• ·相控阵系统

• ·雷达系统

• ·软件无线电

• ·频谱监测

• ·医疗系统

前沿应用开发的
理想RF测试平台

ARM、可编程逻辑以及高信号处理带宽进行深度结合

• ·4GB

  PS 端 DDR4

• ·2GB

  PL 端 DDR4

• ·1Gb

  QSPI FLASH

• ·28.21Gb/s

  8个GTY

• ·5GSPS

  8个 14bit ADC

• ·9.85GSPS

  8个 14bit DAC

应用领域

5G 及 LTE 无线技术

通过 Zynq RFSoC，无线基础设施制造商可实现显著 的占板面积及功耗减少，这对 Massive MIMO 部署至 关重要。

远程 PHY 支持有线电视接入

Zynq UltraScale + RFSoC 可帮助有线电视接入多服务 运营商 (MSO) 通过远程 PHY 节点将 PHY层处理移至 离家更近的地方，从而可提高网络容量。

相控阵雷达/数字阵雷达

作为面向可扩展、多功能、相控阵雷达的单芯片 TRX 解决方案，Zynq UltraScale+ RFSoC 能够在预警场景 下实现低时延收发，获得最佳响应时间。

测试与测量

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采样、高灵活、可重构逻辑及软件可编程性，为 信号生成和信号分析构建高速度的多功能仪器。

卫星通信

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采样、高灵活、可重构逻辑及软件可编程性，为 信号生成和信号分析构建高速度的多功能仪器。

RFSOM系列硬件结构

Xilinx Zynq UltraScale+ FPGA 的可编程逻辑部分的 FPGA 资源可提供高吞吐量数字信号处理 (DSP) 和 IP 核，例如数字上/下变频 (DUC/DDC) 内核。通过软件无线电开发架构应用程序编程接口和 FPGA 基础架构更容易实现 FPGA 加速。这有助于您快速启动和运行，以便您可以专注于增值 IP。用于快速傅立叶变换 (FFT) 和有限脉冲响应 (FIR) 滤波器等常用功能的FPGA系统是一个很好的起点。然后，您可以使用首选的硬件描述语言 (HDL) 将自己的 IP 块添加到模块化架构中除了系统的 FPGA 架构部分，Xilinx UltraScale+ RFSoC 还配备了四个板载应用处理单元 (APU) 和两个实时处理单元 (RPU)，适用于需要板载嵌入式操作系统进行独立操作的应用

ACRF47可以支持AD/DA通道全差分引出，用户可根据需要定义射频调理电路，支持直流、交流耦合，支持PA、LNA放大器调理电路。也可以支持选配射频前端，支持Lo变频器、双工器、PA、LNA等。

功能接口

·核心板

·开发板

*对应开发板 AXRF47,点击了解详情>>

FPGA主要接口与资源

核心配置：

· ZU47DR 射频片上系统 (RFSoC) 的一体化器件
· 具有内置数字上下变频和插值抽取功能
· 支持8路发送，8路接收

SOM最小系统：

模拟RFMC连接器
1.  ADC/DAC全差分引出，支持直流or交流耦合
2.  VCM引出支持设定共模电平

数字RFMC连接器
1. GTY引出，支持PCIE4.0X8速率传输
2. MIO引出，支持扩展以太网、USB等外设接口，支持外设电平
3. GTR引出，支持扩展sata/pcie硬盘等存储接口，支持外设电平
4. HD IO引出，支持外设电平

高速缓存
1. PL DDR4 32bit单通道DDR4缓存支持2600MHz，2GB容量
2. PS DDR4 64bit单通道DDR4缓存支持2133MHz，4GB容量
3. QSPI flash，1Gb容量

调试接口
1. JTAG引出
2. 复位信号引出

级联接口 ：

· 内建LMK04828专用时钟电路
· 集成19.2MHz OCXO
· 外时钟同步
· 触发同步
· SYSREF同步

供电 ：

· 5V单电源
· 散热片内嵌风扇
· 典型功耗，运行50%逻辑，8TX&8RX，TBD Watt

采样率支持  ：

· API支持30.72/61.44/122.88/245.76/491.52/983.04MHz实时  带宽（最大可支持2.5GHz带宽）

产品参数

核心板主要参数

核心板

ACRF47

FPGA 型号

XCZU47DR-2FFVE1156I

内核 CPU

Quad-core ARM Cortex-A53, MPCore
Dual-core ARM Cortex-R5F, MPCore

内存

PS 端 DDR4，4GB
PL 端 DDR4，2GB

14 bit 5.0GSPS RF-ADC

8

14 bit 9.85GSPS RF-DAC

8

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 8个，PS 端 GTR 4个

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

1

射频指标测试

发射EVM：典型频段下，EVM优于1%

平坦度：1GHz带宽下输出平坦度

相位噪声

包装清单

FPGA 核心板

1 块

结构尺寸

尺寸大小

115mm x 85mm

叠层数量

核心板14层 PCB板设计，预留独立电源层和GND层

核心板结构尺寸图

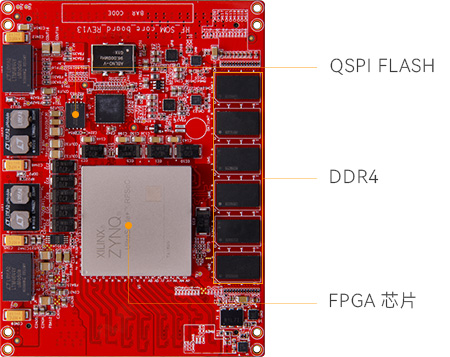

核心板硬件结构

板卡RFSOC最小系统组成，扩展IO全部引出
